戰士BR 71 Mk II巡邏艦

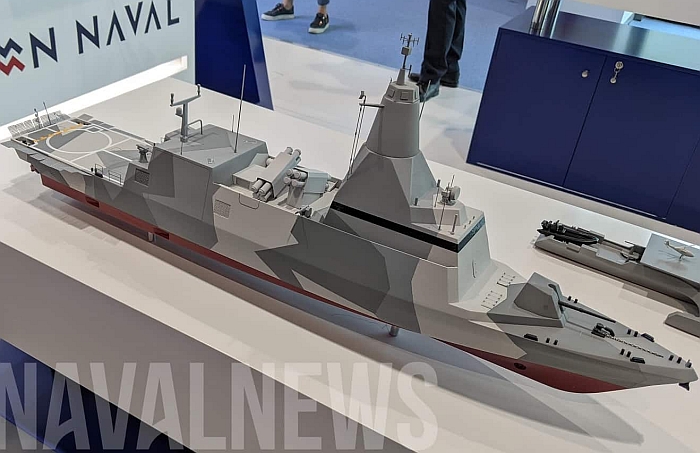

法國CMN船廠在2023年2月阿布達比海事防務裝備展(NAVDEX 2023)展出的戰士(Combattante)
BR71 Mk II巡邏艦模型。BR71 Mk II是以先前為阿聯酋建造的貝弩納級巡邏艦發展而來。

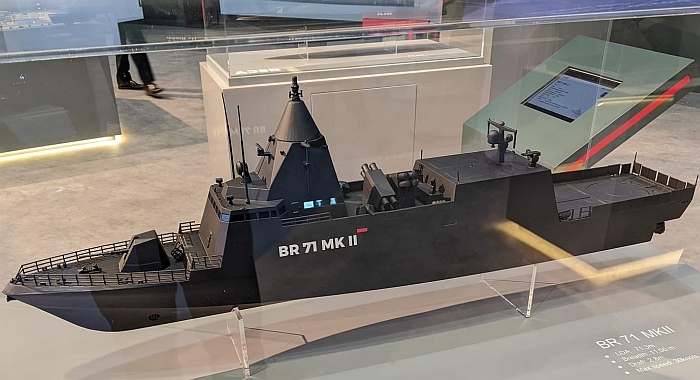

阿布達比船廠(ADSB)在2023年2月阿布達比海事防務裝備展(NAVDEX 2023)的戰士BR71 Mk II
巡邏艦模型。與CMN廠展出的模型相較,ADSB的版本有許多不同,包括船樓前方安裝VL-MICA
防空飛彈發射器的位置、後部船樓安裝MBDA SIMBAD-RC短程防空飛彈的位置,以及主雷達等。

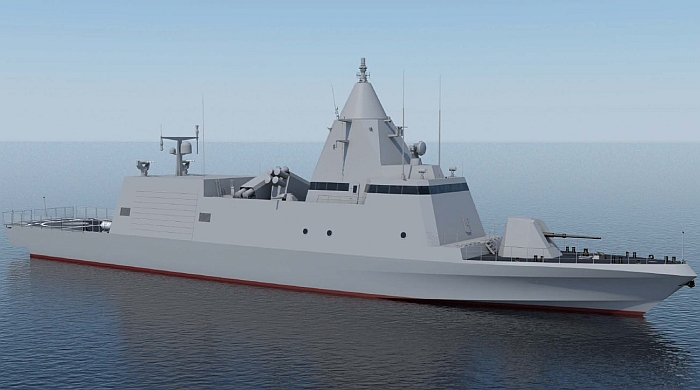

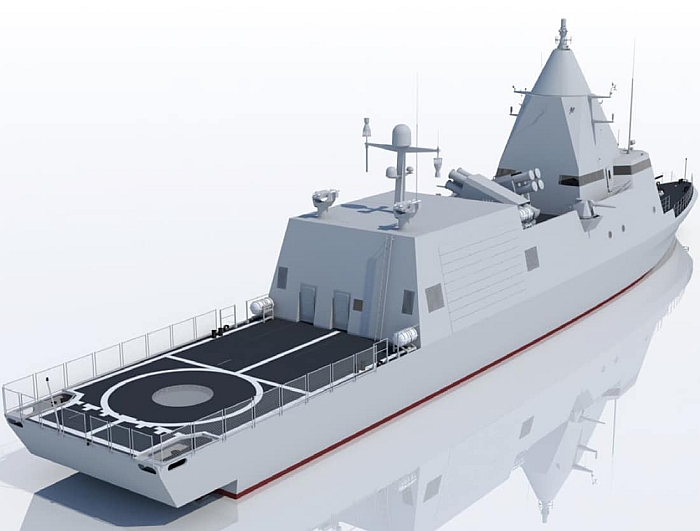

(上與下)CMN船廠繪製、出口安哥拉的戰士BR71 Mk II巡邏艦想像圖。
在2023年2月,安哥拉向CMN與ADSB船廠訂購3艘BR71 Mk II巡邏艦。

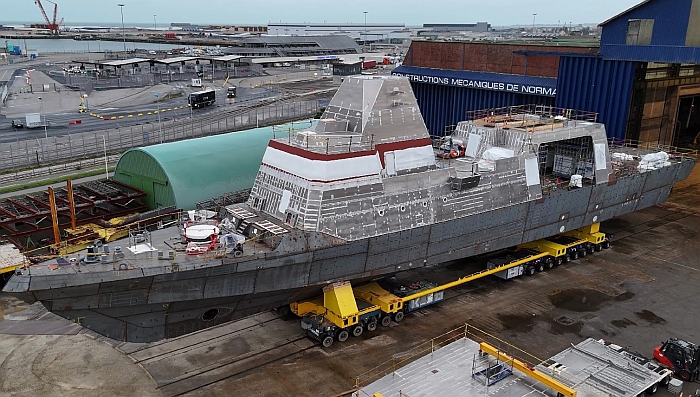

安哥拉訂購的首艘BR71 Mk II巡邏艦由法國CMN船廠建造,2023年12月安放龍骨。
此照片攝於2025年7月,此時艦體已經成形。
──by Captain Picard
2010年代,位於瑟堡(Cherbourg)的法國諾曼地建造所(Constructions Mecaniques de Normandie,CMN,屬於Privinvest Shipbuilding Group)以先前該廠為阿聯酋設計的貝努納(Baynunah class) 巡邏艦為基礎,推出戰士(Combattante)BR71 Mk II巡邏艦,在2015年2月阿布達比海事防務裝備展(NAVDEX 2015)展出。CMN與先前負責建造貝弩納級的阿布達比造船廠(Abu Dhabi Shipbuilding,ADSB)策略合作,一同在國際市場上銷售戰士BR71 Mk II型。 戰士BR71 Mk II主要用於近海環境作案,可執行巡邏、專屬經濟海域(EEZ)維護、情報監視偵察(ISR)、戰術偵察、打擊威懾、反潛與防空、支援兩棲作戰等任務。 戰士BR71 Mk II的艦體規模與貝弩納級相當,全長(length overall,LOA)約71m,垂線間長( length between perpendiculars)約62.3m,寬11m,船型深(艦底到主甲板)約6m,吃水3m,滿載排水量約900噸。艦體結構由鋼材製造,上層船樓用輕量的鋁合金製造,整體設計注重降低雷達截面積(RCS)以及船樓的視覺輪廓。艦上推進系統為四部MTU柴油主機,分別推動兩部可轉向水噴推進器與兩部直線加速水噴射推進器,最大航速30節,航速12節時續航力2500海里,自持力15天,艦上能容納50人。艦上設有3部發電機。 電子裝備方面,艦上裝備整合艦橋控制系統(Integrated Bridge Control System,IBCS)、整合海軍通信系統(integrated naval communications system)、全球海事遇險與安全系統(Global Maritime Distress and Safety System,GMDSS)以及數位化戰術資料鏈等。艦上戰鬥管理系統(Combat Management System,CMS)整合3D雷達、X波段導航雷達、敵我識別器(IFF)、光電偵蒐射控系統、電子支援系統(ESM)、誘餌發射器等,具備同時搜索、追蹤與接戰多個目標的能力。 武裝方面,艦首裝備一座76mm或57mm中口徑火砲,艦橋前方裝備八個短程垂直發射防空飛彈(如VL-MICA);艦體中部裝備兩組四聯裝法製飛魚(Exocet)MM40 Block 3C反艦飛彈發射器。此外,有兩座20mm機砲作為次要武裝,並可選配30mm機砲。艦尾設置一個Level-2 Class-2直昇機起降甲板,能在日、夜間讓5噸級直昇機起降操作。艦體後部有個密閉式小艇艙,可搭載2艘長6.5~7.5m的RHIB小艇來執行反海盜、登船臨檢/搜索與逮捕(Visit, Board, Search and Seizure,VBSS)等任務,從小艇艙兩側收放。 外銷成績 1.安哥拉 在2023年2月20日阿布達比海事防衛裝備展(NAVDEX 2023)中,安哥拉與ADSB的母公司EDGE Group簽署合約,由CMN與ADSB為安哥拉海軍建造三艘戰士BR71 MKII巡邏艦,包含建造以及整合後勤服務(Integrated Logistic Support,ILS)合約總價值10億歐元;這是戰士BR71 MKII獲得的第一筆外銷訂單。三艘船艦之中,兩艘在法國瑟堡CMN廠建造,1艘在阿布達比的ADSB建造。首艘BR71 MKII在2023年12月於CMN瑟堡廠切割第一塊鋼板,2024年3月安放龍骨。在2024年,CMN與ADSB船廠各為1艘BR71 MKII舉行安放龍骨儀式(第2與第3艘)。 依照CMN展出的安哥拉版戰士BR71 MKII想像圖,武裝包括艦首一座意大利李奧納多(Leonardo) OTO 76mm 62倍徑超級快速型(Super Rapid)快砲,艦橋前方八管MBDA的VL-MICA短程防空飛彈垂直發射器,後部RHIB小艇艙頂上裝備兩座MBDA SIMBAD-RC短程防空飛彈發射器(使用Mistral 3防空飛彈);艦體中部裝備兩組四聯裝MM40 Block 3C飛魚反艦飛彈發射器,以及兩座李奧納多的LIONFISH 20mm遙控武器站(RWS)。艦上的軟殺自衛裝備包括兩座Lacroix SYLENA Mk2誘餌發射器,可裝填Lacroix的新世代SEACLAD誘餌以及CANTO反魚雷誘餌。
艦上的主要電子裝備似乎都由李奧納多提供,包括李奧納多KRONOS NAVAL HP
C頻多功能主動電子掃描雷達(安裝在整合桅杆頂端的圓錐形保護罩裡),安裝在艦橋上方的射控雷達可能是李奧納多NA-25X或NA-30S
Mk2;此外,桅杆上還有兩部導航雷達與至少一部光電感測器,以及兩部SPYNEL-X 8000光電/紅外探測系統。桅杆上還有四個用於支持VL
MICA防空飛彈上鏈(uplink)傳輸的資料鏈天線。KRONOS雷達護罩頂上裝置ELT
Group(Elettronica)的ELT/332整合雷達與通信電子支援系統(R-ESM/C-ESM)以及COMINT通信截收系統。艦上的戰鬥管理系統可能是李奧納多的ATHENA
C Mk2。艦上其他裝備可能包括水雷與障礙物探測聲納(Mine and Obstacle Avoidance
Sonar,MOAS)、海軍雷射警告器(Naval Laser Warning System,NLWS)等。
|
