MEKO系列巡防艦（3）
|
站內其他MEKO系列艦艇文章 |
| 德國：F-123布蘭登堡級巡防艦 |
| 德國：F-124薩克森級飛彈巡防艦 |
| 德國：K-130布呂舍威級巡邏艦 |
| 希臘：海德拉級巡防艦 |
| 澳大利亞、紐西蘭：紐澳軍團級巡防艦 |
| 馬來西亞：吉打級巡防艦 |
| 南非： 勇敢級巡防艦 |
──by captain Picard
|
F-125國際版：MEKO A400 |
TKMS集團以F-125為基礎，衍生出MEKO A400來瞄準德國以及外國未來的造艦計畫，透過模組化技術在同一平台
上安裝不同的作戰、感測、指管通情武器系統來滿足不同客戶的要求。
（上與下）MEKO A400基於澳洲SEA5000巡防艦的提案，安裝澳洲海軍慣用的作戰、指管通情與武器系統，
兩座塔式桅杆模組裝有澳洲國產CEA FAR系列S/X波段相位陣列雷達。
2023年7月左右TKMS展出的F127巡防艦提案，以該集團MEKO A400為基礎，但上層船樓等細節設計
有所演進，比較類似2021年推出的MEKO A300。
|
在2015年5月，TKMS集團對外公布了新的MEKO A400設計。MEKO A400以7200噸級的F125巡防艦載台為基礎，能以模組化的方式選擇不同配備，包括比德國原裝F125更高檔的防空雷達、作戰系統以及武器系統。MEKO A400主要是著眼於德國以及外國海軍新型作戰艦艇的市場，包括德國海軍進行的MSK 180多任務戰鬥船艦（Multi-Role Combat Ship，2016年起又稱為F126）、澳洲SEA 5000巡防艦以及加拿大水面戰鬥船艦（Canadian Surface Combatants，CSC）等。德國表示，如果澳洲選擇MEKO A400，將可以技術轉移在澳洲本土的船廠建造。 其中，MEKO A400對澳洲海軍SEA 5000的提案稱為MEKO A400 RAN，可以整合澳洲海軍現有或即將採用的作戰系統、感測系統、指管通情、武器裝備，包括瑞典SAAB 9LV系列或美製神盾作戰系統，澳洲CEA公司的CEA FAR S/X波段主動相位陣列雷達系列（相位陣列天線布置在整合桅杆模組之內），可配合澳洲海軍的美製MH-60R反潛直昇機、無人航空/水面/水下載具（UAV/USV/UUV）等。MEKO A400 RAN全長149.5m，寬18.8m，滿載排水量7200噸，編制110人（至多190人），可能配備複合燃氣渦輪與柴油推進系統，最高航速估計約28節（如使用LM-2500燃氣渦輪），並標榜擁有比德國原版F-125更長的續航力，能以12節的速率持續航行8000海里。 武裝方面，MEKO A400 RAN配備兩組共48管MK-41垂直發射系統（實際上最多能配置64管），能使用美製標準SM-2、ESSM防空飛彈與戰斧巡航飛彈等，其中艦橋前方設有四組八聯裝MK-41單元，艦體中部靠近後桅杆處設有兩組八聯裝；後部MK-41發射器與後桅杆之間可裝置兩組四聯裝反艦飛彈發射器。艦首設置一座5吋中口徑艦砲，此外艦體前部（主砲和前部垂直發射器之間）以及直昇機庫頂各可設置一座近迫防禦系統（例如美製MK-15 Block 1B方陣）。此外，艦上還可設置兩座澳洲海軍採用的以色列Rafael颱風（Typhoon）遙控機砲平台、澳洲與美國聯合開發的NULKA主動式誘餌等，兩組內置式魚雷發射器隱藏在機庫結構兩側的艙門內。 MEKO A400 RAN也繼續保留F-125巡防艦的多任務艙間，包括艦體兩側各兩個用來搭載有人小艇（最長11m）的空間；艦尾直昇機甲板下方的多任務艙區（設有下開艙門）可搭載可變深度與拖曳陣列聲納、有人/無人載具或四個標準 集裝箱模組等；直昇機庫內能攜帶直昇機與無人航空載具（UAV），以及UAV所屬的控制和支援裝備；此外，上層結構位於前桅杆後方也有一個彈性甲板空間，可裝置兩個標準 集裝箱模組。 在2016年4月下旬，澳大利亞政府公布包含SEA 5000等接下來主要造艦計畫的範疇，TKMS的MEKO A400 RAN並未被選入SEA 5000的評估範圍。 在2024年7月，TKMS集團發佈MEKO A400系列的最新型號：MEKO A400 AMD（見下文），咸信準備用來競爭德國海軍規劃的F127巡防艦。
|
MEKO A300
參與希臘巡防艦案的MEKO A300巡防艦想像圖。
德國在2021年7月雅典防務展（ DEFEA 2021）中展出的MEKO A300模型。
TKMS在2021年9月底公佈競標波蘭巡防艦案的MEKO A300PL方案。艦上的相位陣列雷達、通信、電子戰
、導航等天線系統分置在兩個整合桅杆上。
MEKO A300PL全艦分為前、後兩個各自獨立的主要區域（分別標示黃色與綠色），每個區域獨立運作，各有
自己的發電、供電、致冷、消防損管以及核生化系統，一個區域的故障不影響另一區運作。艦上的電子桅杆、
武器系統都分在前、後兩區，例如兩區各有一個整合式桅杆；艦上設有兩個作戰中心（CIC），同樣是前、後各一。
MEKO A300巡防艦的艦尾多功能任務艙，可容納四個20英尺長TEU標準集裝箱、兩艘11m長RHIB快艇，
兩側還可各裝一個533mm魚雷發射管。任務艙可裝置主/被動拖曳陣列聲納系統、水下無人載具（UUV）、
佈雷軌等不同任務裝備。
（上與下二張）MEKO A300巡防艦的模型，攝於2023年5月3日新家坡國際海事防務展（IMDEX 2023）
2023年5月3日新家坡國際海事防務展（IMDEX 2023）展出的MEKO A300巡防艦模型中部。
前、後船樓整合了幾組不多波段的相位陣列雷達，艦體中部可安裝四組四聯裝NSM反艦飛彈發射器
以及36管MK-56輕型防空飛彈垂直發射器（裝填ESSM）；此外，艦體中部空間也可以改成裝備
四組八聯裝MK-41垂直發射單元，使全艦MK-41發射管數量達到64管。
2023年5月3日新家坡國際海事防務展（IMDEX 2023）展出的MEKO A300巡防艦模型，
前部裝置四組八聯裝MK-41垂直發射器、11聯裝RAM短程防空飛彈發射器（未來會被
高功率雷射武器取代），兩側各有一座小口徑機砲。
2023年5月3日新家坡國際海事防務展（IMDEX 2023）展出的MEKO A300巡防艦模型，
後部船樓有一個直昇機庫，機庫頂裝置一座21聯裝RAM短程防空飛彈（未來會被高能雷射
武器取代）；直昇機庫兩側各裝一座小口徑機砲塔。
2023年5月3日新家坡國際海事防務展（IMDEX 2023）展出的MEKO A300巡防艦模型，
直昇機起降甲板下方是多功能任務艙，中部可收容兩艘有人/無人水面小艇，
從坡道艙板施放；任務艙兩側空間可裝置4個ISO 20英尺集裝箱模組，例如無人水下載具
或可變深度/拖曳陣列聲納系統等。
|
希臘巡防艦案（未成）
參與希臘巡防艦案的MEKO A300巡防艦想像圖。 希臘在2020年9月12日，希臘總理表示，將斥資更新軍備，包括購買四艘新造巡防艦以及新型魚雷，並且升級現役四艘MEKO 200HN九頭蛇級（ Hydra class）巡防艦等。德國TKMS以MEKO A200以及MEKO A300參與希臘巡防艦案子。在2021年6月5日，希臘首相Kyriakos Mitsotakis宣布，希臘海軍已經從有意參與的競爭者中選擇了幾家；其中，MEKO A200被希臘列為第二級，代表設計需要若干修改來滿足希臘海軍需求；而MEKO A300則由於是全新沒有實績的紙面設計而遭到排除。 波蘭巡防艦案（未成）
在2021年7月27日，波蘭武裝監察局（Armament Inspectorate，AI）與波蘭國營軍備組織波蘭軍備集團 (Polska Grupa
Zbrojeniowa，PGZ）簽署協議，由PGZ推動波蘭新一代巡防艦計畫，稱為「劍魚」（Miecznik），打算經由國外廠商技術轉移（Technology
Transfer ，ToT），由PGZ旗下的格但尼亞海軍造船廠（GdyniaStocznia Marynarki Wojennej）建造三艘新巡防艦。
TKMS在2021年10月初披露的MEKO A300巡防艦設計
MEKO A300巡防艦的艦尾多功能任務艙，可容納四個20英尺長TEU標準集裝箱、兩艘11m長RHIB快艇，兩側還可各裝一個533mm魚雷發射管。任務艙可裝置主/被動拖曳陣列聲納系統、水下無人載具（UUV）、佈雷軌等不同任務裝備。
MEKO A300的設計承襲德國海軍的F125巡防艦的技術特徵，全艦分為兩個各自獨力運作的主要區域，兩個區域分別一個核生化（NBC）密閉防護區，每個區域各有獨立的發電機、輸配電、制冷以及消防損管系統。艦上的偵測與作戰系統分別整合在前、後兩個獨立區域，一個區域徹底失效也不影響另一個區域內的各個系統。例如，艦上有兩座整合式桅杆，收容所有的偵測、通信、導航等電子系統（包括了S/X波段固定式相位陣列雷達天線），兩個桅杆各自獨立運作；艦上前、後主要區域就是以前桅杆後方的位置為交界。就連艦上的作戰中心（CIC）也分成兩個，分別位於前、後兩個區域，主要CIC位於前部區域；第二個CIC容積較小，設置在艦尾直昇機庫下方的位置，作為萬一主要CIC失去功能時的備用區域。MEKO A300全長約129m，排水量約6000噸級。
2023年5月3日新家坡國際海事防務展（IMDEX 2023）展出的MEKO A300 巡防艦模型中部，安裝四組四聯裝NSM反艦飛彈發射器 以及36管MK-56輕型防空飛彈垂直發射器（裝填ESSM）。 MEKO A300可以配置強大的武器裝備，艦首設置一座OTO 127mm 64倍徑火神（Vulcan）艦砲，艦首B砲位可裝備四組八聯裝MK-41打擊型（Strike）垂直發射系統；艦體中部前、後桅杆之間的甲板空間（屬於後部主要區域）最多能裝置四組四聯裝NSM反艦飛彈，以及36管射程50公里級的中短程防空飛彈垂直發射器，可能為MBDA的CAMM-ER或美製ESSM防空飛彈（模型呈現的是36管美製MK-56垂直發射器，裝填ESSM）；因此，全艦長/中/短射程防空飛彈（含RAM、CAMM-ER、Aster-30系列等）依照任務構型不同，總數介於100至192枚。而在2022年10月歐洲海軍展（Euronaval 2022）中，廠商透露MEKO A300的飛彈布置除了B砲位32管MK-41、艦體中部36管MK-56加上16枚反艦飛彈的配置之外，還可以選擇裝置64管打擊型（Strike）MK-41，意即B砲位以及艦體中部各裝四組八聯裝打擊型MK-41垂直發射模組，共64管。 MEKO A300艦體兩舷艙門各可裝一組三聯裝324mm魚雷發射器，艦橋前方以及直昇機庫頂各裝置一座美製21聯裝RAM短程防空飛彈發射器。直昇機庫兩側各裝一座35~40mm遙控機砲，艦首兩側裝置12.7mm遙控機槍，此外還可裝置人力操作的12.7mm機槍等。艦上設有四座高能雷射武器系統（High Energy Laser，HEL），分別設在前桅杆前部兩側以及後桅杆後部兩側（分別屬於前部及後部主要區域），可以毀傷來襲的反艦飛彈或無人機。艦上的自衛反制系統包括MESS誘餌發射器以及兩具輕型硬殺式反魚雷系統等。 此外，艦體後部設置一座直昇機庫與起降甲板，艦尾直昇機起降甲板下方是多任務艙間；多任務艙的兩側總共可容納四個收容任務模組的20英尺標準集裝箱（TEU）；艦尾左、右側各有一個向上開啟的艙門來收放任務模組，如主/被動拖曳陣列與可變深度聲納、水下無人載具（UUV）等，或者可用來裝置水雷佈放軌。艦尾多任務艙中線設置小艇坡道收放系統，能用縱列方式容納兩艘11英尺RHIB突擊艇或無人水面載具（USV），可快速收放。艦尾任務艙內還各裝置兩個朝後的533mm重型魚雷發射器，可攻擊敵方潛艦或水面艦。 在2022年2月16日，波蘭國防部宣佈巡防艦德國TKMS的MEKO A300與英國巴布克集團的箭頭140進入巡防艦案決選，西班牙F100遭排除。第二階段中，兩家入選廠商會分別與波蘭本地企業組成團隊，參與的波蘭本地產業包括國營PGZ集團以及Remontowa造船廠、PGZ格但尼亞海軍海軍船廠等。 在2022年3月4日，波蘭宣布巴布克的箭頭140獲勝。 |
MEKO A210

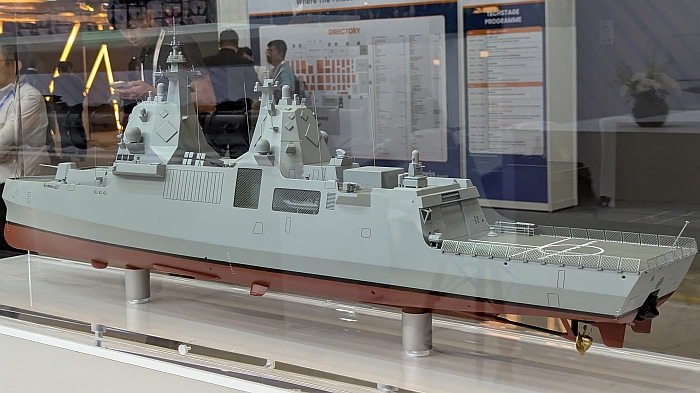

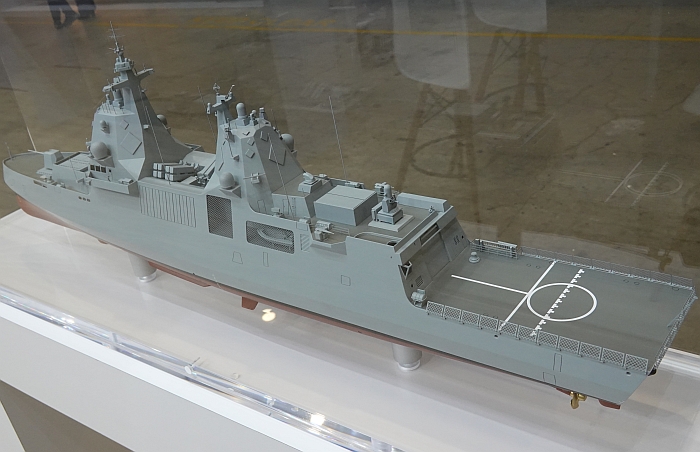

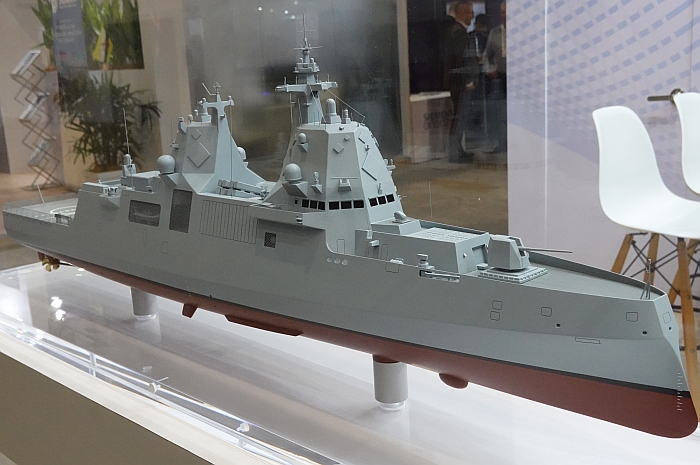

（上與下）2023年11月初雪梨舉行的印太防務展（INDO PACIFIC 2023）之中，德國TKMS展出MEKO A210
巡防艦模型，主要針對澳洲提出的「Tier 2水面船艦」需求。MEKO A210以先前MEKO A200改進而來，
改用逆船舷穿浪艦首。兩個桅杆結合澳洲CEA FAR2相位陣列雷達，艦上裝有32管垂直發射器以及16枚反艦飛彈。

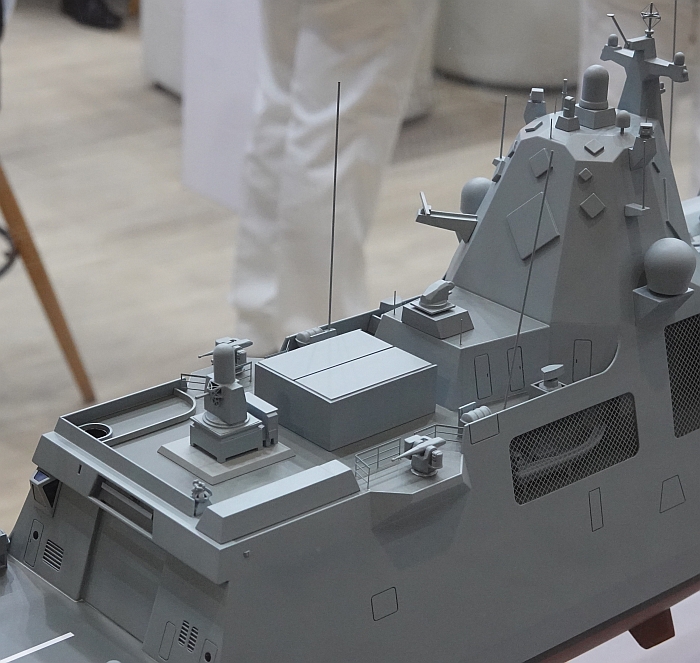

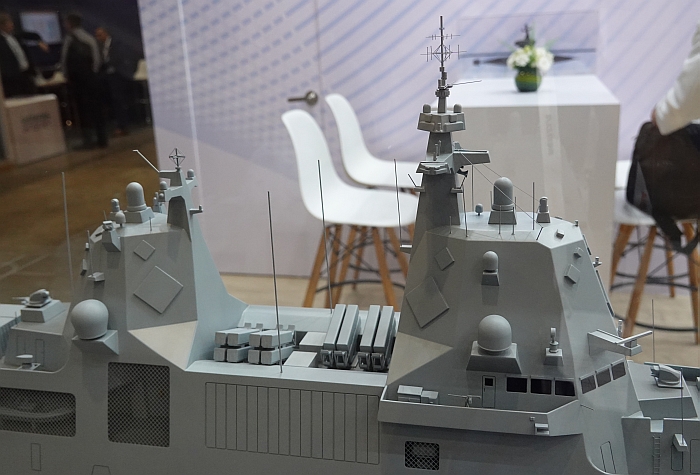

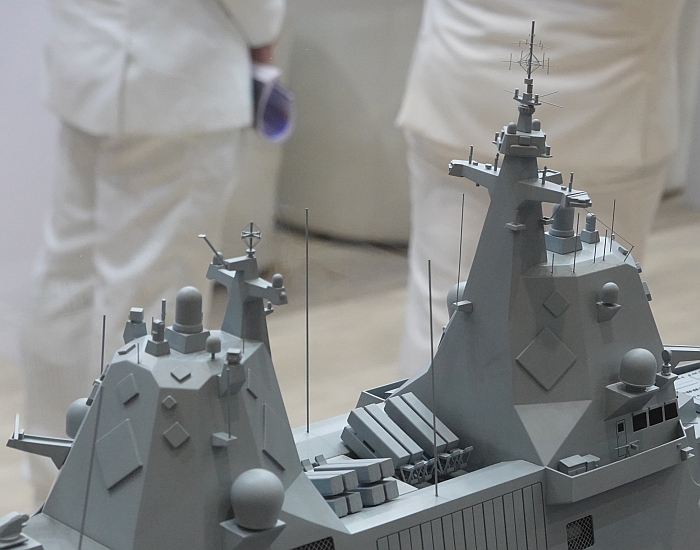

（上與下）MEKO A210模型中部。前、後各有一個桅杆塔來收容CEAFAR相位陣列雷達。
艦體中部裝有四組四聯裝反艦飛彈發射器。注意艦橋前方跟後桅杆後方各有一組
雷射武器系統。

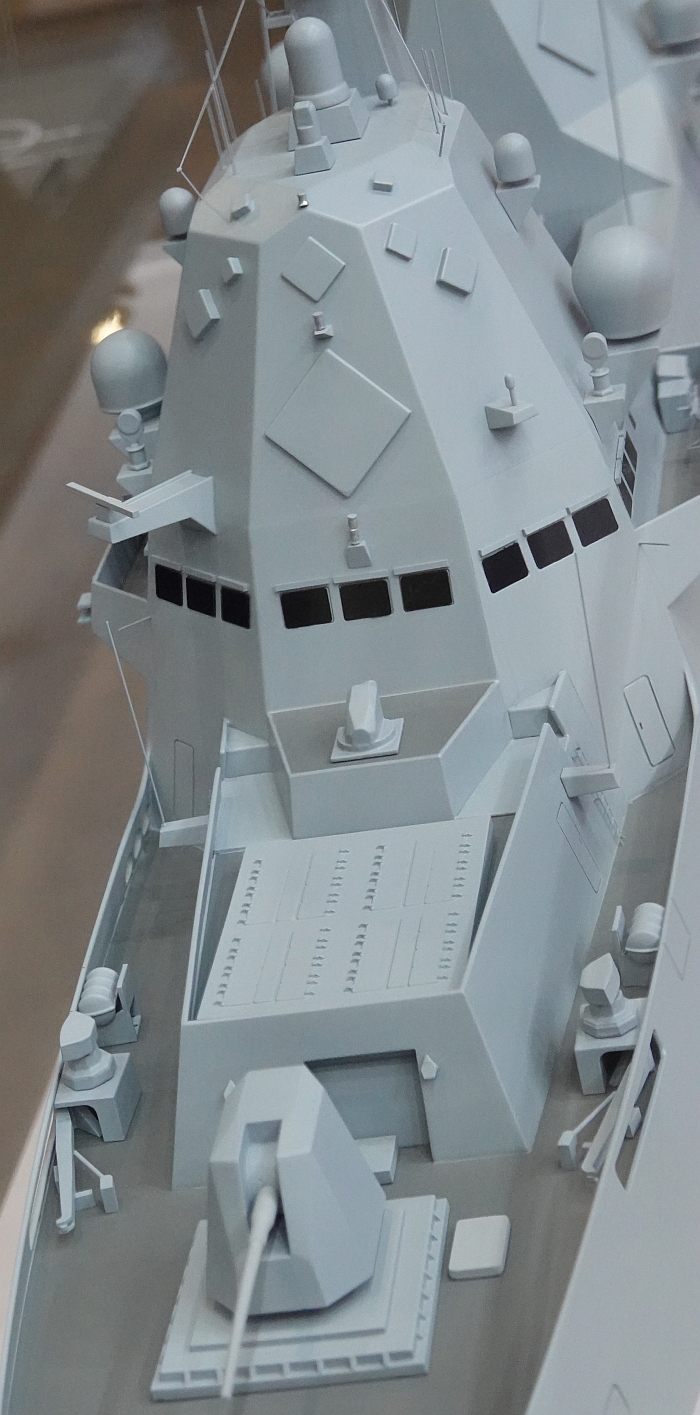

MEKO A210艦首。B砲位裝置四組八聯裝MK-41垂直發射單元。艦橋前方設置一座雷射武器系統。
艦首還裝置兩個MASS干擾彈發射器。
|
在2023年11月於澳洲雪梨舉辦的「印太2023」（Indo Pacific 2023）中，TKMS集團展出名為MEKO A210的巡防艦，主要是針對澳洲在2023年防衛戰略審查（Defence Strategic Review，DSR）中提出的「Tier 2」水面船艦。MEKO A210以MEKO A200為基礎修改而來，加裝兩座整合式桅杆塔來容納澳洲CEAFAR相位陣列雷達；此外，艦首使用逆船舷穿浪型。 MEKO A210排水量約4700噸（先前MEKO A200約3600噸），仍沿用先前MEKO A200獨特的複合柴油機與燃氣渦輪水噴推進系統（Combined Diesel and Gas Water jet and Refined Propeller ，CODAG WARP），燃氣渦輪主機直接驅動中央的水噴射推進器作為加速用，而巡航用柴油主機帶動雙軸推進；相較於一般的複合燃氣渦輪與柴油機推進，CODAG WARP的燃氣渦輪與柴油機不必交聯到同一套傳動系統，又可以同時輸出，傳動系統簡單得多且效能高。

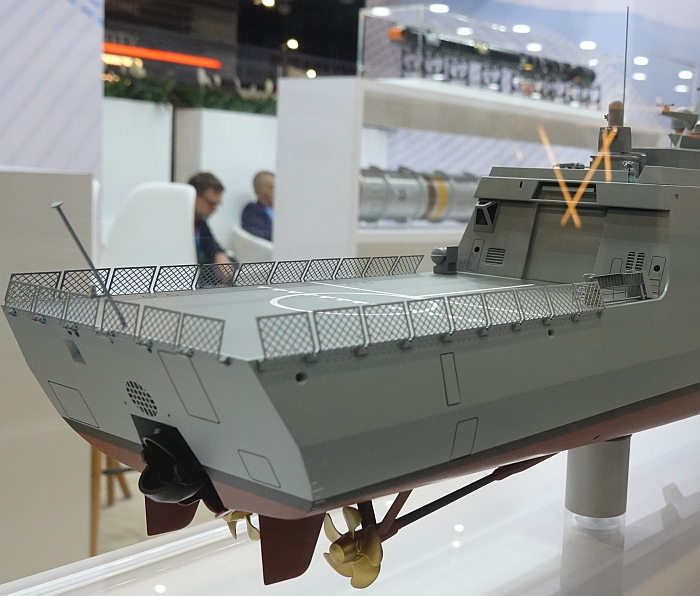

MEKO A210艦尾，可以看到中央的加速用水噴射推進器噴口。 武裝方面，艦首裝置一座MK-45 Mod4 五吋艦砲，艦首B砲位裝置四組八聯裝 MK-41垂直發射器（打擊型長度），艦體中部（兩個桅杆之間）裝置四組四聯裝NSM反艦飛彈發射器；艦尾樓兩側上方各有一座遙控武器站。艦尾樓兩側各有一個遙控武器站，直昇機庫上方 設置一座美製方陣近迫武器系統。艦橋前方以及後桅杆後方各設置一座雷射武器，類似MBDA與萊茵金屬（Rheinmetall ）合作開發的20KW雷射展示項目（ Laserwaffendemonstrator ，LWD）。艦尾設置一座直昇機庫與起降甲板，艦尾樓上方可裝置兩個集裝箱模組。 |
MEKO A400 AMD
TKMS集團在2024年7月公布MEKO A400 AMD方案，以先前的MEKO A400為基礎引進新技術（包含類似
MEKO A210的穿浪艦首）。此想像圖配置美製神盾作戰系統以及AN/SPY-6相位陣列雷達，因此很顯然
是針對德國海軍此時推動的F127新一代防空巡防艦。
（上與下）TKMS集團在2024年7月公布的MEKO A400 AMD的想像圖。其排水量約10000噸級，裝備一座
OTO 127mm 64倍徑艦砲，艦上裝備64管美製MK-41垂直發射器（艦首32管，艦體中部另外32管），
艦體中部至多裝置四座四聯裝反艦飛彈發射器，此空間也可裝載集裝箱模組。前、後各有一座
MK-49 21聯裝RAM防空飛彈發射器，此外艦體兩側裝備遙控武器站。
|
2020年德國啟動新一代防空巡防艦F127項目，準備取代現役F124。F127要能對抗戰區內從空中、陸地、水下出現的各種威脅，包含彈道飛彈、高超音速（hypersonic）飛彈以及將來出現的威脅。除了TKMS外，另一個可能選擇是從德國海軍先前F126巡防艦（主承包商是荷蘭達門集團）為基礎發展而成 ；2020年12月17日，德國與荷蘭簽署合作意向書（LoI），考慮在新一代防空巡防艦採取合作，分別取代德國F124以及荷蘭LCF防空巡防艦。 依照2023年9月1日聯邦德國國防軍裝備/資訊科技/武裝部隊支持辦公室（BAAINBw）發言人向德國前鋒報（Shephard）透露，此時F127已經基本確定發展方向，艦體平台以TKMS的MEKO A400基礎（此時德國偏向引進美製神盾作戰系統）。 在2024年7月上旬，TKMS集團公布了MEKO A-400 AMD的防空船艦設計，咸信就是針對德國海軍正在進行的F127防空巡防艦案（用來接替現役F124）。AMD意味空中與飛彈防禦（Air & Missile Defense，AMD），能與多種不同的作戰和武器系統整合，滿足北約國家的當前需求。同時間在2024年7月2日，美國海上系統司令部（NAVSEA）辦公室在SAM.gov政府合約平台上公布一項預招攬（pre-solicitation）文件，內容是關於將神盾系統整合到多個平台上，包括「基於神盾系統的未來F127作戰船艦」、西班牙的岸基神盾系統平台（關於西班牙F110巡防艦）。
依照TKMS官網上的資料，MEKO A-400
AMD長160m，寬21m，吃水5.5m，排水量10000噸，最大航速32節，續航力4000海里，能持續在海上最業30天。艦上可裝備長程對空監視雷達，以及當前最先進的防空武器系統，在比以往更長的距離上同時對付多個空中目標以及敵方長程飛彈，並接戰海上、陸上目標以及水下潛艦。TKMS宣稱，MEKO
A-400 AMD使用已經驗證的概念，包括推進系統、電力供應系統、艦載直昇機整合方案、起居設施標準、已知的作戰武器部件等，降低建造成本。 雖然TKMS沒有公布MEKO A-400 AMD的具體資料，但官網的視頻說明指明使用美製神盾作戰系統；依據想像圖，船樓上裝置八邊形的四面固定式大型相位陣列雷達（前、後船樓各兩面），顯然是美國海軍使用的雷松（Raytheon）AN/SPY-6主動相位陣列雷達，而洛馬集團（Lockheed Martin）的AN/SPY-7主動相位陣列雷達顯然也在選擇之列。此外，上層結構高處還裝有較小的方形固定式陣面，應該是用於中近空域監視以及支援飛彈射控的X波段相位陣列雷達。 武裝方面，依照想像圖，艦首裝備一座意大利李奧納多（OTO）的127mm 64倍徑LW艦砲；艦上裝備64管美製MK-41垂直發射器，其中四組八聯裝發射單元在艦首B砲位，另外四組八聯裝單元設置在艦體中後段。兩個船樓之間的甲板空間，前部可裝置最多四座四聯裝反艦飛彈（如NSM）的發射器，或者用此空間來裝置集裝箱模組；此甲板後半部（直到後部船樓）則安裝四組八聯裝MK-41垂直發射器，垂直發射器與反艦飛彈之間裝置橫向補給椼。艦上裝置兩座美國、德國合作的MK-49 21聯裝RAM防空飛彈發射器，分別位於B砲位前端以及直昇機庫頂。此外，兩舷還裝置遙控武器站，艦橋前方的平台可裝置雷射武器系統。艦尾設有直昇機庫與起降甲板。 |
